bit:Rover Version 1.0 組裝說明書
bit:Rover 零件圖
材料
注意
-
必須在成人指導下組裝機械人。
-
不可將零件放入口內。
-
使用螺絲批時，必須注意安全。
-
不可將鋰電池拆開或移除。
製作步驟
1. 安裝左邊馬達
小貼士： 留意馬達軸芯(白色部份）的安裝方向， 應該靠向車尾。
M3螺絲背面須裝上M3螺母。
小貼士： 開始時不要將所有螺絲上緊，當4顆螺 絲都安裝妥當後，位置確定後，才將螺 絲逐一上緊。
2. 安裝右邊馬達
3. 左邊馬達及右邊馬達
左右兩邊馬達已完成安裝。
4. 固定左邊馬達在主板上
背面
小貼士： 開始時不要將所有螺絲上緊，當4顆都 安裝妥當後，位置確定後，才將螺絲逐 一上緊。
5. 固定右邊馬達在主板上
背面
小貼士： 開始時不要將所有螺絲上緊，當4顆都 安裝妥當後，位置確定後，才將螺絲逐 一上緊。
6. 連接電線
小貼士： 留意白色電線的方向。錯誤安裝會導致 機械人不能正常運作。
7. 安裝車輪
分別安裝左邊及右邊車輪。
小貼士： 留意不要將黑色螺絲安裝過緊，否則有 機會損壞馬達。
8. 安裝球輪
小貼士： 開始時不要將所有螺絲上緊，當2顆螺絲都安裝妥當後，位置確定後，才將螺絲逐一上緊。
9. 安裝超聲波感應器
小貼士： 留意超聲 波感應器的安裝方向。
10. 安裝micro:bit控制板
小貼士： 留意點陣顯示屏需要靠向車頭。
11. 完成組裝機械人的步驟
12 測試及改良機械人
下載程式至micro:bit控制 板，開啟機械人的電源開 關。

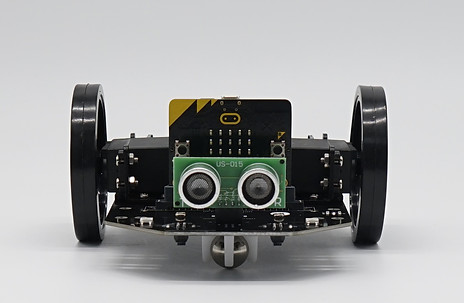

完成圖
